KITA SCHULSTRASSE

NEUBAU EINER 6-GRUPPIGEN KINDERTAGESSTÄTTE IN GELSENKIRCHEN-ERLE

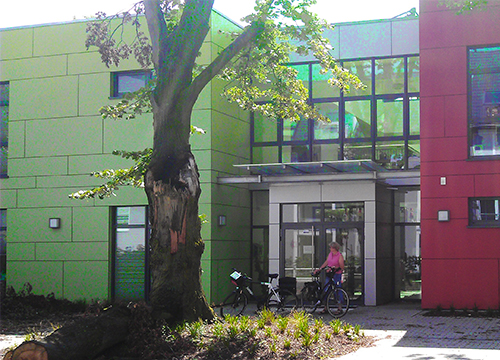

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

PROJEKTSTATUS
REALISIERT 2014
STANDORT
GELSENKIRCHEN
PROJEKTART
AUSBILDUNG

BGF   1.760m²
LPH   1-5
EnEv  2009
KfW   70
BAUKOSTEN
3.235.000 €

PLANUNGSPHASE
APR. 12 - JUL. 12
REALISIERUNG
JAN. 13 - JAN. 14
BESONDERHEIT
TEILNAHME AKNW
KITA-PREIS 2014

BAUHERRIN
GELSENKIRCHENER GEMEINNÜTZIGE WOHNUNGSBAUGESELLSCHAFT
PROJEKTTEAM
WILHELM MEIER-EBBERS, PHILLIP KÜPER, MORITZ EBBERS, et al.
FACHPLANER
KSG BERATENDE INGENIEURE, INGENIEURBÜRO JÄGER SAUER NOLTE
VERMESSUNG CLAASSEN, MAKOWKA BRANDSCHUTZ

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen


PROJEKTBESCHREIBUNG

Die Kindertagesstätte wird als zweigeschossiger Baukörper an der nord-östlichen Grundstücksgrenze platziert und über die Darler Straße erschlossen. Die Stellung der Kindertagesstätte orientiert sich an der optimalen Ausrichtung der Kita-Gruppenräume zur Himmelsrichtung Süd-Ost und Süd-West, berücksichtigt die Größe der vorhandenen Straßenbegleitbäume, die mit Ihren Baumkronen als Sonnenschutz für das Außengelände ab Inbetriebnahme der Einrichtung dienen. Die gewählte Stellung bietet genügend Abstand gegen ungewollte Verschattungen des Gebäudes.

Die zweigeschossige Ausführung und die Kompaktheit des KITA-Gebäudes ist gewählt worden, um Freiflächen maximal zu erhalten. Die Ausrichtung der Spielflächen nach Süden und Westen bewahrt die vorhandene städtebauliche Sichtachse und bietet freie Sicht auf die Fläche, die gesäumt wird von den straßennahen Bäumen auf dem Grundstück. Das günstige A/V Verhältnis ist zudem vorteilhaft für die kostengünstige Erzielung von KFW 70/55 Standards. Mit vertretbarem wirtschaftlichem Aufwand ist es möglich auch den Passivhausstandard zu erreichen (+11% gegenüber EnEV 2009).

Die Kompaktheit ermöglicht es ohne Gebäudeversätze, die Einzelnen Kuben zweiseitig zu belichten. Über das Atrium, mit Blick bis in den Garten, werden alle Räume im Erd- und Obergeschoß auf kurzen Wegen erreicht. Das Atrium ist mehr als der Erschließungsbereich, es ist ein Raum für Orientierung und Kommunikation. Die Gruppenräume befinden sich in den beiden Süd-Ost Kuben und im Süd- West Kubus und werden jeweils von zwei Seiten belichtet. Den Gruppenbereichen ist eine Garderobe vorgeschaltet. Von dort aus werden die Schlaf-, Gruppen-, Sanitär- und Gruppennebenräume erreicht.

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen


ENTWURFSKONZEPT

Die Gruppenräume im Obergeschoß können zusätzlich über einen Laubengang begangen werden der zugleich als sommerlicher Sonnenschutz für die Gruppenräume im Erdgeschoß dient und als vorgelagerte Gruppen-Spielfl äche genutzt wird. Personal- und Funktionsräume befi nden sich im Nord-Ost Kubus. Multiraum, Essbereich und Küche sind räumlich miteinander verbunden. Eine Toilettenanlage und ein Behinderten WC sind diesen Räumen zugeordnet. Multiraum und Küche sind von außen andienbar. Dies ist für den alltäglichen Ablauf (Catering) günstig und ermöglicht alternative Nutzungen.

Der vordere Teil des Atriums kann durch eine Schiebewand an der Kinderwagenabstellfläche geschlossen werden. Durch diese einfache Maßnahme ist auch eine größere Abendnutzung mit Foyer, Essraum, Küche und Multiraum möglich. In den Zwischentrakten im Erd- und Obergeschoss in Nord-West Richtung sind Abstellräume, Putzmittel und die Haustechnik untergebracht. Hier befi ndet sich auch der Aufzug, der für beabsichtigte Folgenutzungen in der dargestellten Größe gewählt worden ist. Im gegenüberliegenden Bereich nach Süd-Osten werden im Erdgeschoss die Kinderwagen untergebracht.

Im Obergeschoss kann der Raum als belichteter Abstellraum mit beidseitigen Stauflächen, zusätzlich zu den Abstellräumen in den Gruppennebenräumen genutzt werden. Durch die Breite ist eine zusätzliche Gruppenarbeitsnutzung möglich. Im Obergeschoss befindet sich der Bewegungs-, Geräte- und Personalraum mit Toilettenanlage im Süd-Ost Kubus. Die maximale vorgegebene Nutzfläche von 1.160m² für eine sechszügige KITA wird mit 1.100m² eingehalten.

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW Entwurf Skizze SW Render Hauptseite


VISUALISIERUNGEN

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW Entwurf Skizze

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW Entwurf Skizze Render Hauptseite


GRUNDRISSE

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW Entwurf Grundriss

Meier-Ebbers Kita Schulstraße Gelsenkirchen GGW Entwurf Grundriss


KONSTRUKTION

Für die tragenden Konstruktionen werden Materialien gewählt, die ein hohes Wärmespeichervermögen haben und die Grundlage der Anforderungen für das Energiekonzept bilden. Die gewählten tagenden Konstruktionen müssen die Anforderungen an sich ändernde Nutzungsanforderungen wie Umbau und Veränderungen erfüllen und Folgenutzungen nach grundsätzlich anderen Anforderungen der unterschiedlichen Wohnformen

bis zum Pflegeheim ermöglichen. Das Dach ist als Warm-Dach, mit einer Dachbegrünung zur Reduktion der Regenwasserabgabewerte, zur Verbesserung des Kleinklimas und zum Schutz der Dachbahnen vor UV Bestrahlung konstruiert. Sämtliche Fensterelemente sind mit hochgedämmten Gläsern ausgeführt und liegen in der Dämmebene. Der umlaufende Laubengang besteht aus Stahlrohrstützen mit eingelegten Fertigbetonplatten und Auflagen

aus Stein oder Holz. Alle Innenwände werden mit Trockenbausystemen hergestellt. Hierdurch kann auf geänderte Nutzungsanforderungen und Folgenutzungen durch Umbau kostengünstig reagiert werden.

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Kita-Schulstraße Gelsenkirchen GGW Entwurf Grundriss Nachnutzung EG

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen


ENERGIEKONZEPT

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Kindertagesstätten haben kürzere Nutzungszeiten bei hoher Belegungsdichte als Wohn- und Bürobauten. Das Energiekonzept für das Gebäude basiert auf der Reduzierung des Energiebedarfs der wärmeübertragenden Außenhülle mit Wänden und Decken, die zugleich eine hohe Speicherfähigkeit besitzen. Die tragende Konstruktion erfüllt diese Voraussetzungen, verbunden mit einer wärmebrückenfreien, 20-30 cm starken WDVS-Außenfassade, die beschichtet ist mit farbigem Mineral-Putz. Die Gebäudehülle wird wind- und luftdicht (<0,6h-1) hergestellt. Ebenfalls einen hohen Wärmeschutz 1,1- 0,8 weisen die Fenster auf. Danach hat die Lüftungsanlage die höchste Priorität. Dies gilt für alle Varianten der beigelegten Kostenschätzungen hohe Belegungsdichten erfor-

dern hohe Außenluftzufuhr. Die geforderte gesunde Luftqualität wird erreicht durch eine Lüftungsanlage mit passiver Vorwärmung der Frischluft und Wärmerückgewinnung über Kreuzstromwärmetauscher, sowie CO2 Sensoren zur Steuerung der Menge über die Belegungsdichte. Hierdurch wird die Lüftungsanlage zum hocheffizienten Bestandteil der Gebäudetechnik. Eine natürliche Lüftung ist über die Fenster trotzdem möglich, wodurch die Nutzung im Sommer auf konventioneller Art erfolgt. In der EnEV- und KFW 70-Variante übernimmt für die Restwärme eine Gasbrennwerttherme mit Solarunterstützung und Schichtenspeicher diese Funktion die Heizwärme im Winter und an Wochenenden durch eine Fußbodenheizung das Gebäude zu temperieren.

Gründe für eine Fußbodenflächenheizung sind die Kinder, die in Kindertagesstätten gerne auf Fußböden sitzen und spielen. Auch beabsichtigte Folgenutzungen in energieoptimierten Gebäuden erfordern Flächenheizungen mit geringer Vorlauftemperatur (32 Grad) als wirtschaftlichste Variante. Der kompakte Baukörper mit kurzen Technikwegen erlaubt eine wirtschaftliche Bereitstellung von zentraler Warmwasserbereitung, der für Folgenutzungen ebenfalls benötigt wird. Beim KFW 55- und Passivhausstandard ist eine Sohle/Wasser-Wärmepumpe kalkuliert. Dies ermöglicht zu geringsten Kosten auch eine stille Kühlung der Bodenflächen im Sommer.


BAUABLAUF

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

Meier-Ebbers Architektur Neubau Kita Schulstraße Gelsenkirchen

BLOWER-DOOR-TEST

Kurz vor abschluss der Bauarbeiten wurde von unseren Sachverständigen vor Ort mit unserer Messtechnik ein sogenannter "Blower-Door-Test" durchgeführt, um zu ermitteln, ob die geforderten Anforderungen an die Luftdichtheit des Gebäudes gewährleistet sind. Dies stellt sicher, dass keine Energie durch Fugen unentdeckt aus dem Gebäude entweichen kann.
